中國(guó)科學(xué)院長(zhǎng)春應(yīng)用化學(xué)研究所稀土資源利用國(guó)家重點(diǎn)實(shí)驗(yàn)室輕金屬與電池材料組，合成了一系列過(guò)渡金屬氧化物及其復(fù)合材料，該類(lèi)材料具有高的放電比容量和良好的循環(huán)穩(wěn)定性，在MOF模板合成鋰離子電池負(fù)極材料方面取得了系列研究進(jìn)展。

近年來(lái)，納米多孔金屬有機(jī)骨架化合物（MOF），在氣體吸附和分離、多相催化、傳感器和微反應(yīng)器等方面展現(xiàn)出較好的應(yīng)用前景。中國(guó)科學(xué)院長(zhǎng)春應(yīng)用化學(xué)研究所稀土資源利用國(guó)家重點(diǎn)實(shí)驗(yàn)室輕金屬與電池材料組，合成了一系列過(guò)渡金屬氧化物及其復(fù)合材料，該類(lèi)材料具有高的放電比容量和良好的循環(huán)穩(wěn)定性，在MOF模板合成鋰離子電池負(fù)極材料方面取得了系列研究進(jìn)展。

研究人員發(fā)現(xiàn)，采用共沉淀技術(shù)可以有效地將金屬陽(yáng)離子吸附到具有優(yōu)良導(dǎo)電性的碲納米線表面，加入有機(jī)配體溶液后，配體與碲納米線表面的金屬離子配位形成MOF晶核，晶核生長(zhǎng)成為MOF晶體，最終將碲納米線原位嵌入到MOF中。經(jīng)過(guò)熱處理后，可制備出具有等級(jí)多孔結(jié)構(gòu)的多金屬氧化物納米復(fù)合材料（如圖）。

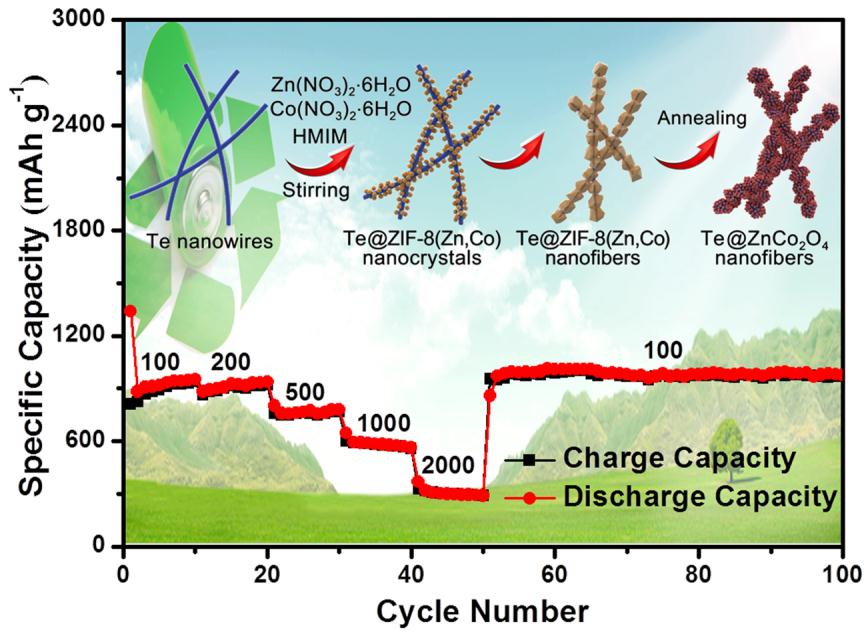

圖：Te@ZnCo2O4制備過(guò)程及電化學(xué)性能

圖：Te@ZnCo2O4制備過(guò)程及電化學(xué)性能

該類(lèi)納米復(fù)合材料在0.01-3.0V電壓范圍，以100mAg-1電流密度充放電100次后，比容量穩(wěn)定在956mAhg-1以上；當(dāng)充放電流密度為2000mAg-1時(shí)，比容量仍高達(dá)307mAhg-1，顯示出優(yōu)良的電化學(xué)儲(chǔ)能特性。

相關(guān)研究結(jié)果發(fā)表在Adv. Funct. Mater., 2017, 27, 1604941-1604947；ACS Energy Lett., 2017, 2, 1564-1570；Chem. Eur. J., 2016, 22, 1467-1474；ACS Nano, 2015, 9, 1592-1599；Nanoscale, 2014, 6, 5509-5515 和J. Mater. Chem. A, 2014, 2, 8048-8053等學(xué)術(shù)期刊上。該系列研究工作得到國(guó)家自然科學(xué)基金委的項(xiàng)目資助。

[責(zé)任編輯：陳語(yǔ)]

免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與電池網(wǎng)無(wú)關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性，本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。涉及資本市場(chǎng)或上市公司內(nèi)容也不構(gòu)成任何投資建議，投資者據(jù)此操作，風(fēng)險(xiǎn)自擔(dān)！

凡本網(wǎng)注明?“來(lái)源：XXX（非電池網(wǎng)）”的作品，凡屬媒體采訪本網(wǎng)或本網(wǎng)協(xié)調(diào)的專(zhuān)家、企業(yè)家等資源的稿件，轉(zhuǎn)載目的在于傳遞行業(yè)更多的信息或觀點(diǎn)，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。

如因作品內(nèi)容、版權(quán)和其它問(wèn)題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理、刪除。電話：400-6197-660-2?郵箱：119@itdcw.com

電池網(wǎng)微信
電池材料
鋰電池
負(fù)極材料
